剪切技术：目前的剪切技术分为错位式剪切和冲剪。　　

1、错位剪切:大多数铜排加工机剪切工站所采用的剪切方式，属于错位剪切。这样设计模具制造简单，剪裁方式简明，便于使用者理解、操作和维护。但铜排切口往往不平整，切口光滑区域小，切口倾斜，无法满足使用要求。　　

2、冲剪:这种加工方式较剪切来说更类似于冲孔，只不过冲孔的形状是一条很窄的矩形，是一种封闭剪切。冲剪时由于刀具切削刃两边都接触铜排，两边受力对称，因此加工出的铜排切口的整齐度和质量较前者好。

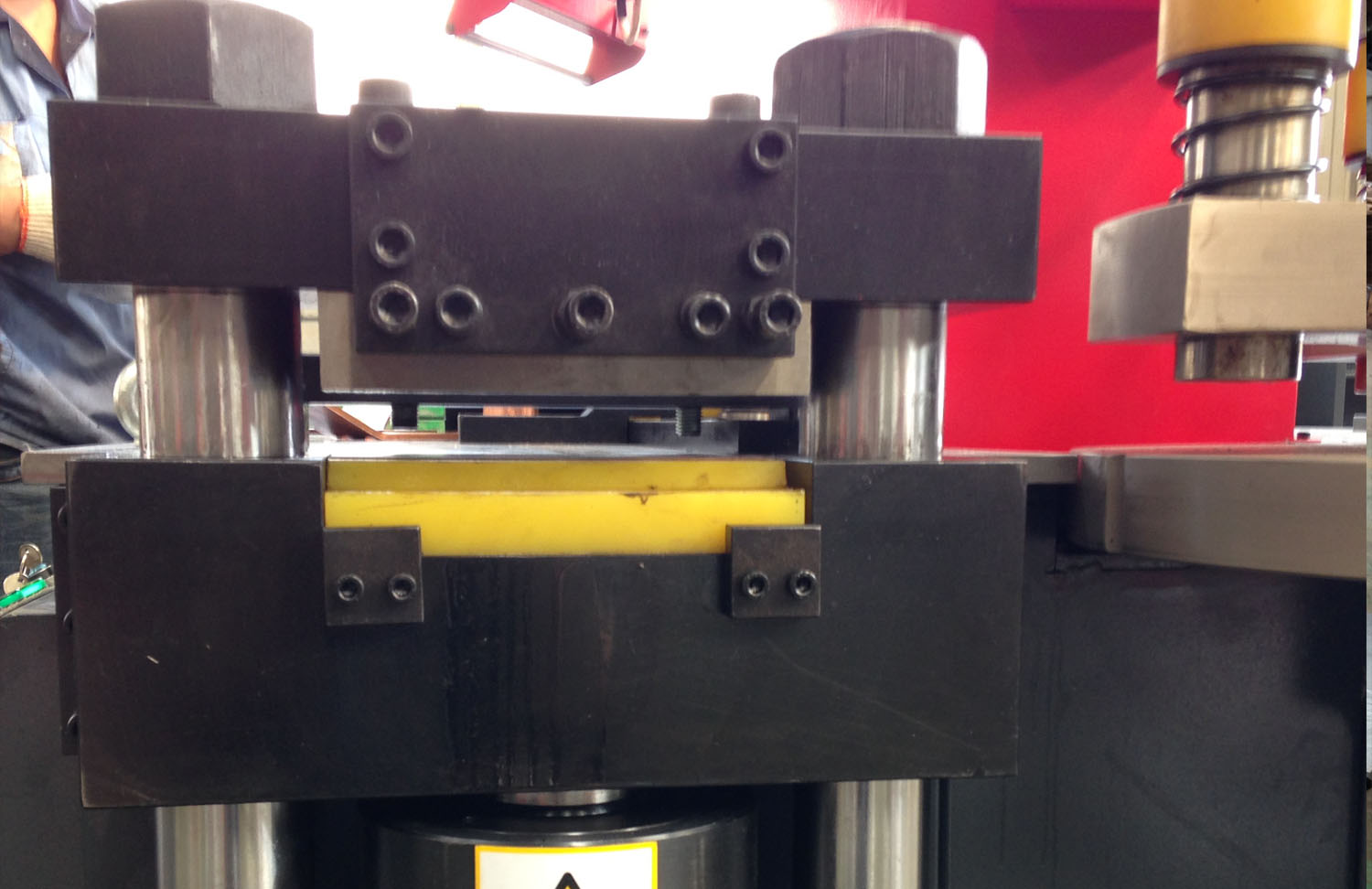

　　剪切工站的刀具设计:剪切刀具是铜排成型的主要工作部分。整套剪切刀具分为上下两部分，上部分为上切刀，下部分为固定刀，左右各一，所示，以上刀具向下运动的方式进行加工。这样设计是考虑到铜排一般都放在较低处的加工台上，定位和加工较为方便；其次在加工的时候可以充分利用刀具自身的重量，将其转化为有用功，提高加工质量。避免了固定刀向上运动重力成为阻力这样的弊端。

　　在刀具外形的设计中，一般有平刃口刀具和斜刃口刀具。用普通的平刃口刀具冲剪时，其整个刃口平面都同时接触板料，故在冲裁大型或厚板工件时，冲裁力往往很大。若将刀具刃口平面做成与水平面倾斜一个角度，冲剪时刃口就不是同时切入，而是逐步冲切材料，这就等于减少了剪切断面面积，因而可降低冲裁力，同时可以减小对刀具的冲击，因此本设计采用斜刃口刀具。
