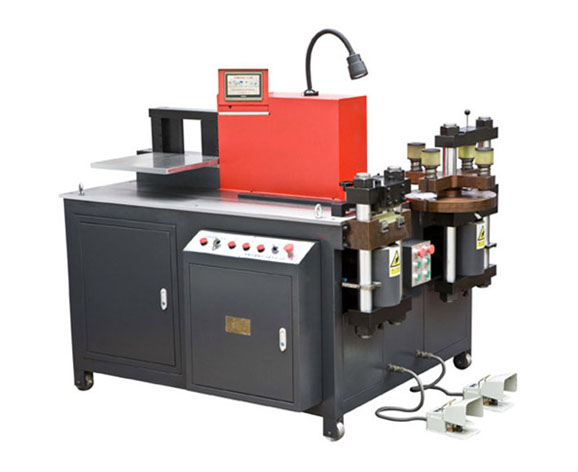

力建303E-3-S数控母排加工机安装有冲孔、剪断、折弯三个加工工位,主要功能为加工不同规格的铜、铝母线。工作时,只需要选用相应的加工工位,就能方便、快捷的对铜、铝排进行剪切、冲孔(圆孔、长圆孔)、折平弯、立弯、U型弯、压花、压平、扭花等各种不同的加工。
一. 303E-3-S数控母排加工机主要特点:
1. 剪切工位采用双立柱导向结构(zhuanli号:ZL201120262802.1),剪口平整、无废料。
2. 冲孔工位采用四模位、六模位或八模位整体式转盘,保证了上下模的绝对对中,提高了模具的同心度,降低了模具的损坏率;还能有效避免因频繁更换模具而造成的冲孔模具的损坏。
3. 冲孔工位安装有机械双向定位装置。冲孔作业前,无需在铜铝排需要冲孔的位置画十字线或打样冲,减少了加工工序,提高了工作效率。
4. 折弯角度通过PLC和位移传感器的相互配合实现数控控制,并具有存储记忆及误差补偿功能。
5. 折弯工位采用封闭式折弯结构,坚固耐用。折弯后,工件角度上下一致。通过更换模具,在此工位上可实现压花功能,单次压花面积为80*160mm,端面平整均匀。
6. 设备处于闲置状态时,可自动停机,为您节省用电成本。
7. 采用PLC控制,与传统的继电器控制相比更加稳定可靠。
8. 三个工作工位可同时工作,折弯工位单独使用一个工作台,实现了真正意义上的互不影响,提高了工作效率。
9. 液压油箱采用3mm厚钢板焊接,并作了磷化处理,有效的保证了液压系统及部件不受污染和腐蚀。
二. 基本参数:
1、最大公称压力:350KN
2、最大加工尺寸:12×160mm
3、冲孔加工范围:Φ4.3~25mm
4、立弯最大加工宽度 :120mm
5、工作台尺寸:一层台:1500mm×1200mm;二层台:940mm×420mm
6、数控母排加工机外形尺寸:1700mm×1350mm×1500mm
7、数控母排加工机重量:1390kg
如果您对以上数控母线加工机、数控母排加工机、数控铜排加工机感兴趣或有疑问,请点击官网www.jnlijian.com或www.lijiancnc.com在线客服,或致电:0531-87512217,力建数控——创新发展、专业生产、专注母线加工机设备十余年。
