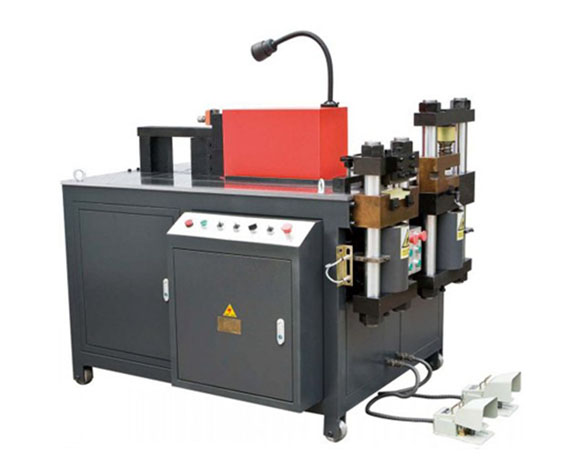

DGWMX503C-3（三泵）母排加工机

一. 简介：
　　本机安装有冲孔、剪段、折弯三个加工工位，主要功能为加工不同规格的铜、铝母线，工作时，只需要选用相应的加工工位，就能方便、快捷的对铜、铝排进行剪切、冲孔（圆孔、长圆孔），折平弯、立弯、U型弯、压花、压平、扭花等各种不同的加工。
二. 主要特点：
　　1、剪切工位采用双立柱剪切结构（zhuanli号：ZL201120262802.1），剪口平整，无废料，无毛     刺，无塌角。
　　2、折弯工位采用封闭式折弯结构，坚固耐用，折弯后，工件角度上下一致。通过更换模具，     在此工位上可实现压花功能，单次压花面积为110*200mm,端面平整均匀。
　　3、冲孔工位采用单臂式整体结构（zhuanli号：ZL201120262790.2），提高了模具的同心度，延     长了模具的使用寿命，节省了换模时间。
　　4、采用PLC控制，比传统的继电器控制更加稳定可靠。
　　5、机器的三个工位可以同时工作，提高了工作效率。
　　6、可在主机基础上将任意一个加工单元改造成数控型，以便提高使用效率和加工精度。
　　7、液压胶管采用国标A型连接方式，经久耐用且方便维修。
　　8、机器上将有脚轮，可以方便的移动。
三. 随机附件：

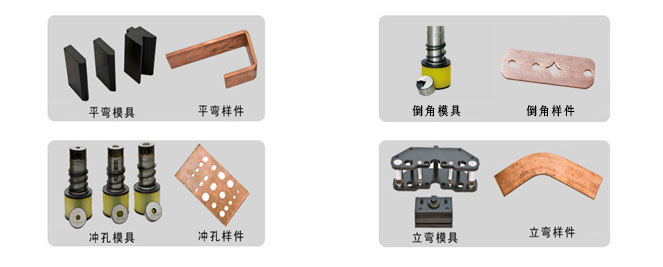

　　冲孔模具8套（规格任选）、剪刀1套、立弯、平弯各2套，U型弯模具1套，压花1套，随机维修工具及附件1套，脚踏开关3件。
四. 基本参数：
　　1、公称压力：500KN
　　2、最大加工尺：16×200mm
　　3、冲孔加工范围：Φ4.3～32mm
　　4、立弯最大加工宽度：120mm
　　5、工作台尺寸：1500mm×1200mm
　　6、机器外形尺寸：1750mm×1350mm×1250mm
　　7、机器重量：1750kg
