力建数控转塔503E-3-S数控母线加工机简介说明

您的当前位置: 首 页 >> 新闻中心 >> 行业动态

力建数控转塔503E-3-S数控母线加工机简介说明

发布日期:2019-05-11 作者:力建数控 点击:

来源力建数控母线机、母线加工机铜排加工机母排加工机生产厂家    责任编辑01顾问


 一. 主要功能:
  力建数控转塔503E-3-S数控母线加工机安装有冲孔、剪断、折弯三个加工工位,主要功能为加工不同规格的铜、铝母线排。工作时,只需选用相应的加工工位,就能方便、快捷的对铜、铝母线排进行剪切、冲孔(圆孔、长圆孔)、折平弯、立弯、U型弯、压花、压平、扭花等各种不同的加工。
. 主要特点:
  1. 剪切工位采用双立柱导向结构(zhuanli号:ZL201120262802.1),剪口平整、无废料。
  2. 冲孔工位采用球墨铸铁材料加工而成的四模位、六模位或八模位整体式转盘,对中性好、同心度高、降低了模具的损坏率;还能有效避免因频繁更换模具而造成的的损坏。
  3. 冲孔工位安装有机械双向定位装置。冲孔作业前,无需在铜铝排需要冲孔的位置画十字线或打样冲,提高了工作效率。
  4. 折弯角度通过PLC和位移传感器的相互配合实现数控控制,并具有存储记忆及误差补偿功能。
  5. 折弯工位采用封闭式折弯结构,坚固耐用。折弯后,工件角度上下一致。通过更换模具,在此工位上可实现压花功能,单次压花面积为80*160mm,端面平整均匀。
  6. 设备处于闲置状态时,可自动停机,为您节省用电成本。
  7. 采用PLC控制,设备处于闲置状态时,可自动停机,节省用电成本的同时又增加了设备的稳定性。
  8. 三个工作工位可同时工作,折弯工位单独使用一个工作台,实现了真正意义上的互不影响,提高了工作效率。
.  基本参数:

1、最大公称压

500KN

2、最大加工尺寸

16×200mm

3、冲孔加工范围

Φ4.3~32mm

4、立弯最大加工宽度

120mm

5、工作台尺寸(mm)

一层台:1600×1400

二层台:1020×500

6、机器外形尺寸(mm)

1920×1550×1500

7、机器重量

1900kg



. 主要配置:

1、主电机

聚力威特

3件

2、液压油泵

力建定制

3件

3、热继电器

西门子

3件

4、电磁换向阀

枫毅

3件

5、溢 流 阀

枫毅

3件

6、交流接触器

西门子

3件

7、位置传感器

光宇

1件

8、触 摸 屏

台湾屏通

1件

9、可编程控制器

西门子

1件



.随机附件:

  冲孔模具8套(规格任选)、剪刀1套、立弯、平弯各2套,U型弯模具1套,压花1套,随机维修工具及附件1套,脚踏开关3件。

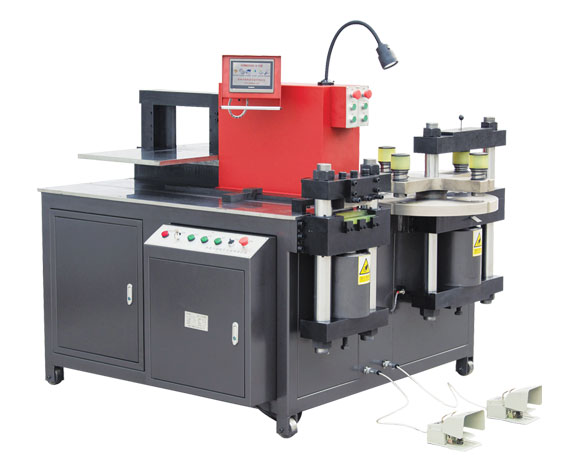

力建数控转塔503E-3-S数控母线加工机


如果您对以上数控母线加工机、数控母排加工机、数控铜排加工机感兴趣或有疑问,请点击官网www.jnlijian.comwww.lijiancnc.com在线客服,或致电:0531-87512217力建数控——创新发展、专业生产、专注母线加工机设备十余年
